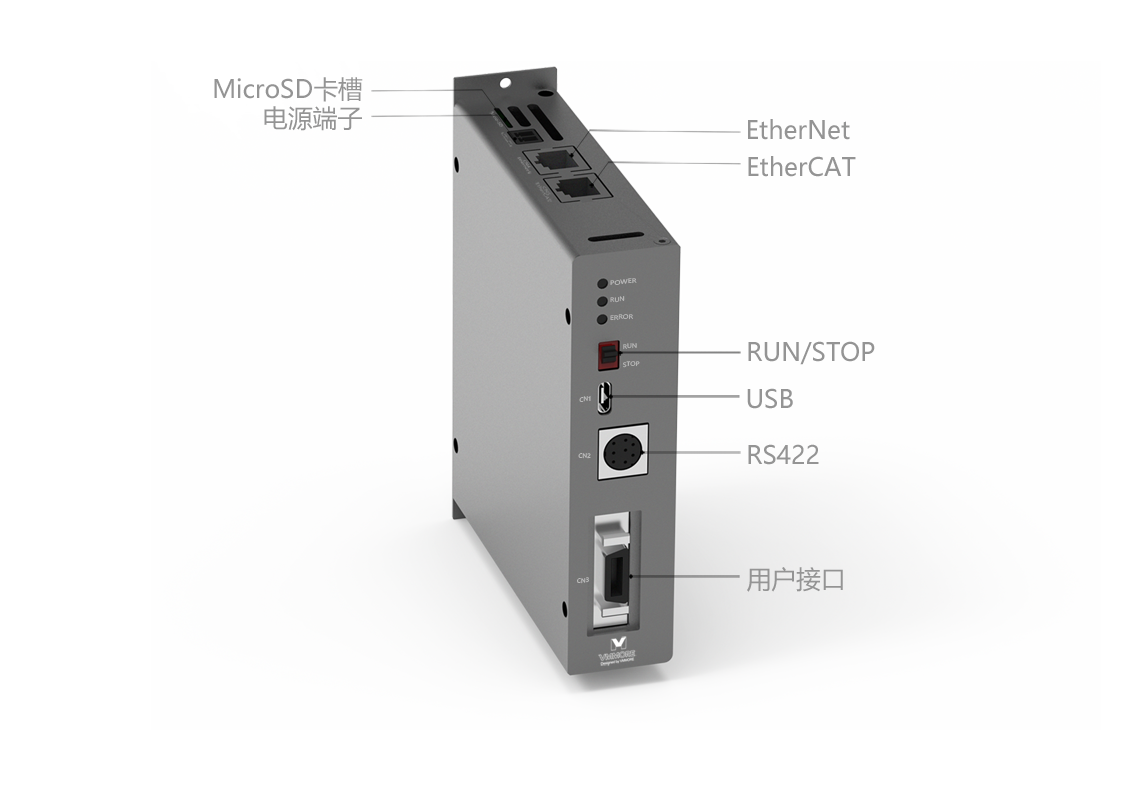

CN1：USB
◢ 編程下載
CN2：RS422
◢ 編程口協議(HMI通訊)
CN3：用戶接口
◢ CAN
◢ DBUS
◢ RS485
◢ 高速DI
CN4：EtherNet
◢ Modbus TCP
CN5：EtherCAT
◢ EtherCAT主站

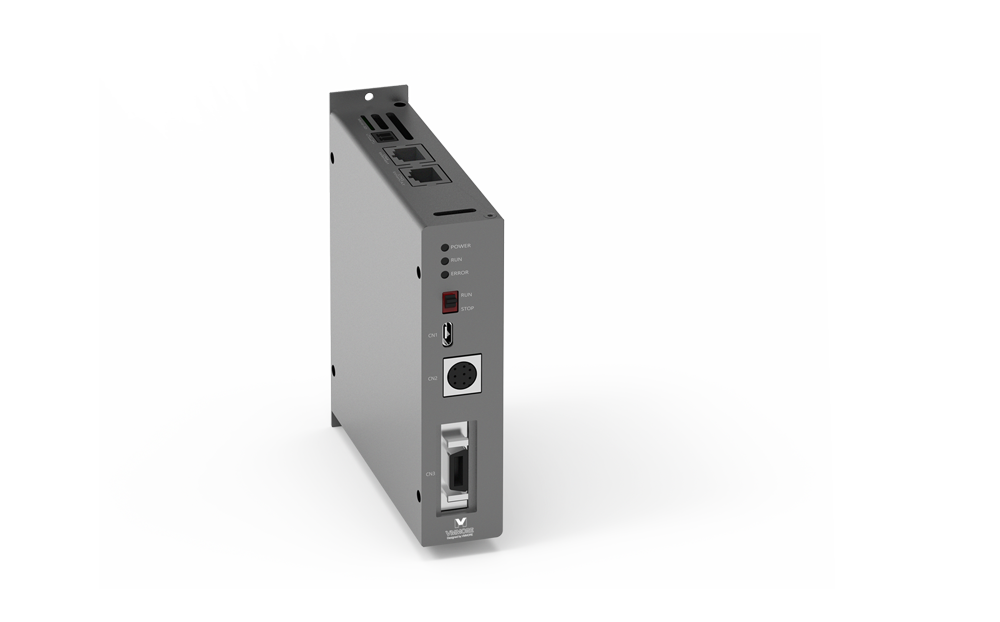

PC5M系列中型PLC·技術規格
TECHNICAL SPECIFICATIONS
基本參數 | 外形尺寸 | ||
| 主處理器 | Cortex-A9，主頻1GHZ | 主機 | 23x110x132 |
| 用戶程序容量 | 16MByte | ||
| 用戶數據容量 | 16MWord | ||
| SD卡 | 支持?jǐn)?shù)據記錄/用戶程序下載 | ||
| 輸入電源 | 24VDC±10%，10W | ||
| 指示燈 | 藍色-電源指示燈/黃綠色-PLC運行指示燈/紅色-PLC故障指示燈 | ||
| 性能 | 布爾指令-1ns/step | ||
| 字操作指令-2ns/step | |||
| 雙字操作指令-2ns/step | |||
| 浮點指令-10ns/step | |||
| 軟件特性 | 上位機平臺-Codesys3.5 sp11/編程模型-支持IEC61131-3 | ||
| 分布式控制-需配合vmmore的EterCAT運動型從站伺服 | |||
| 可實現最多128軸的同步控制 | |||
| 通訊功能 | USB device-上位機調試口，支持USB下載調試PLC程序 | ||
| RS422-上位機調試口，支持RS422下載調試PLC程序,HMI | |||
| Ethernet-PLC編程軟件，后臺下載調試口，Modbus TCP，HMI | |||
| EtherCAT-EtherCAT主站 | |||
| RS485-Modbus主/從站、自由口協議/DBUS-DBUS主站 | |||
| IO | 高速輸入-8路，支持配置為中斷輸入 | ||
| 使用EtherCAT總線擴展IO-最大支持49152點 | |||
| 同步控制軸數 | EtherCAT總線方式：32軸，1ms刷新時間 | ||
